موارد کاربردی ، مزایا و انتخاب طراحی خازن های فیلم نازک در اینورترهای فتوولتائیک

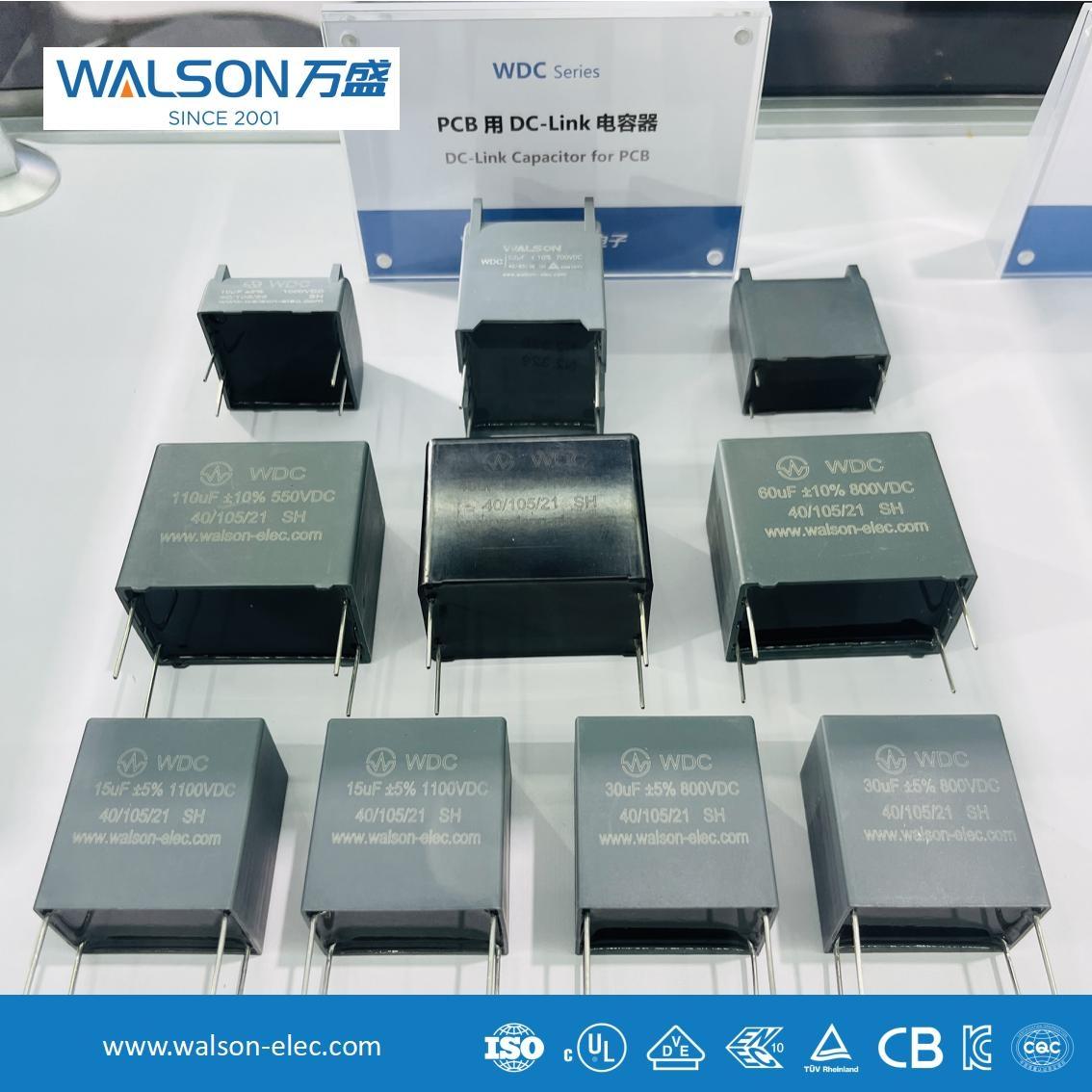

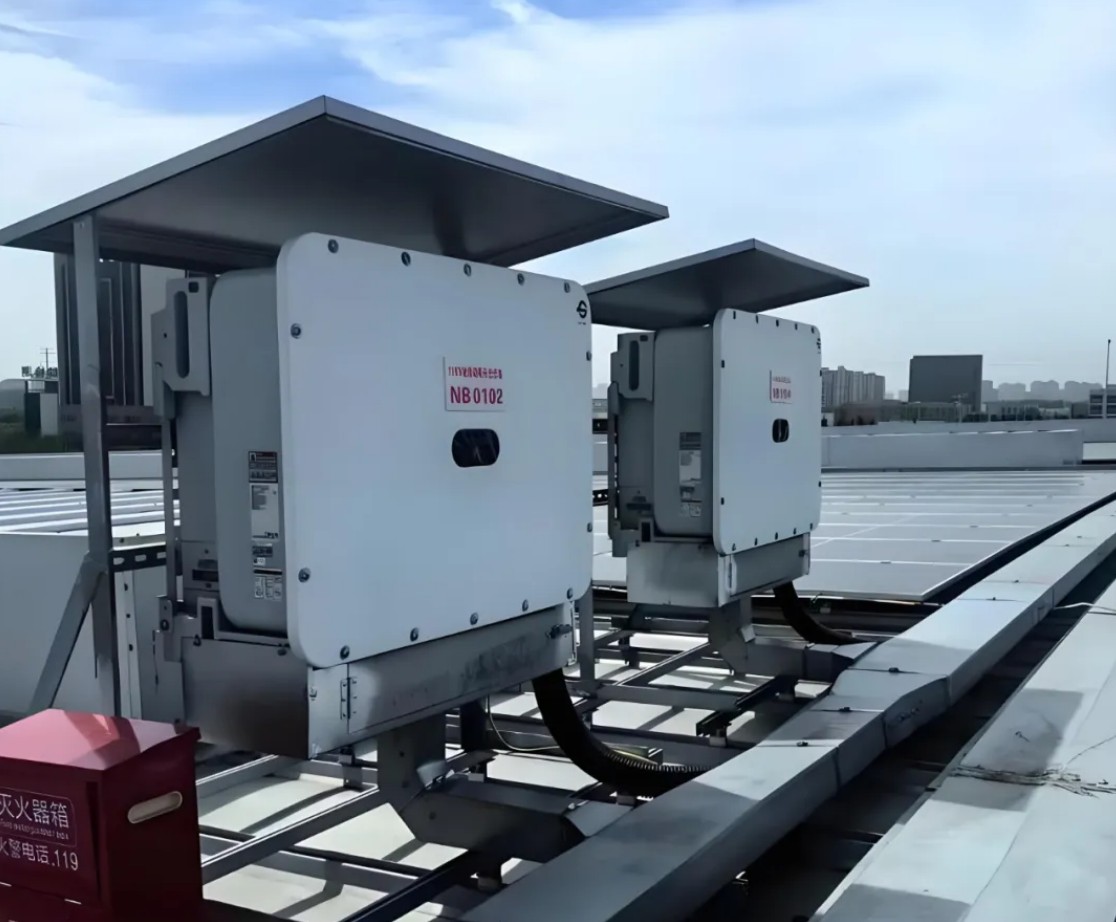

خازن های فیلم در اینورترهای فتوولتائیک ، به ویژه برای استفاده از جریانهای بالا ، بسیار مهم هستند. با استفاده از اینورتر 100 کیلو وات به عنوان نمونه ، خازن DC-Link باید حداکثر جریان موج دار 220a (تحت شرایط ولتاژ کم و تمام توان) را تحمل کند. برای اطمینان از قابلیت اطمینان ، این طرح به حاشیه نیاز دارد ، با قابلیت جریان واقعی موج بیش از 300A.

مقدار خازن تأثیر حداقل در ولتاژ اتوبوس دارد. به عنوان مثال ، در فرکانس سوئیچینگ 5 کیلوهرتز ، نوسانات ولتاژ (ΔV) حتی با ظرفیت مختلف ناچیز است. بنابراین ، تمرکز روی خازن نیست بلکه روی توانایی جریان موج خازن است. ESR (مقاومت به سری معادل آن) از خازن های فیلم یک پارامتر اصلی است - Lower ESR اجازه می دهد تا جریان موج بالاتر بالاتری داشته باشد و تعداد خازن های موازی مورد نیاز را کاهش می دهد. به عنوان مثال ، یک خازن 420μF/1100V با ESR 1.2MΩ دارای امتیاز تک واحدی 60A (در 70 درجه سانتیگراد) است و پنج واحد موازی می توانند نیاز 300A را برآورده کنند.

کنترل دما به همان اندازه مهم است. دمای هسته باید زیر 85 درجه سانتیگراد (با دمای مورد 70 درجه سانتیگراد) بماند تا از ماندگاری و عملکرد اطمینان حاصل شود. با بهینه سازی ESR و طراحی حرارتی ، می توان تعداد واحدهای موازی را به حداقل رساند و هزینه و اندازه را کاهش داد. به طور خلاصه ، معیارهای اصلی خازن های DC-Link در اینورترهای PV از قابلیت فعلی موج دار بالا و ویژگی های پایین ESR $ $ $ است
