دانش اساسی و کاربردهای خازن فیلم

خازن های فیلم اجزای الکترونیکی هستند که از فیلم های پلاستیکی به عنوان دی الکتریک استفاده می کنند ، که به طور گسترده در مدارهای مختلف به کار می روند. ساختار اصلی آنها از الکترودهای فلزی (آلومینیوم یا روی) و دی الکتریک فیلم پلاستیکی تشکیل شده است (به عنوان مثال ، PET ، ای PP) ، از طریق فرآیندهای سیم پیچ یا انباشت ساخته شده و با رزین اپوکسی یا موارد پلاستیکی محصور می شود. این طرح به آنها غیر قطبی ، مقاومت ولتاژ بالا و از بین رفتن کم اعطا می کند و آنها را برای مدارهای AC با فرکانس بالا ایده آل می کند.

ویژگی ها و مزایا

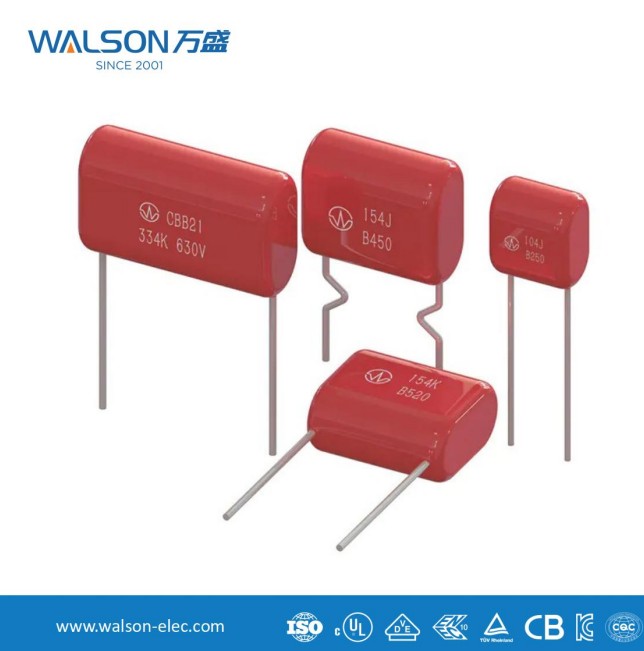

خازن های فیلم از مزایای عملکرد قابل توجهی برخوردار هستند. اول ، آنها ثبات دما عالی را ارائه می دهند ، با حداقل تغییر ظرفیت در دمای 40 درجه سانتیگراد تا 105 درجه سانتیگراد ، مناسب برای محیط های سخت. دوم ، از دست دادن دی الکتریک کم آنها (TANδ <0.001) زباله های انرژی را به حداقل می رساند. علاوه بر این ، خاصیت خود درمانی (بازیابی عایق پس از تجزیه موضعی در فیلم های فلزی) عمر خدمات را گسترش می دهد. به عنوان مثال ، خازن های فیلم پلی پروپیلن (CBB) در برابر جریان های پالس بالا در اینورترها مقاومت می کنند ، در حالی که خازن های فیلم پلی استر (CL) معمولاً در مدارهای فیلتر و اتصال استفاده می شوند.

برنامه های معمولی

حوزه صنعتی : خازن های موتور موتور از طریق تغییر فاز گشتاور را برای هدایت موتورهای القایی تک فاز تولید می کنند. مدارهای Snubber در الکترونیک برق از خازن های فیلم برای جذب سنبله های ولتاژ استفاده می کنند و از ماژول های IGBT محافظت می کنند.

انرژی تجدید پذیر : خازن های لینک DC در اینورترهای PV نیاز به تحمل جریان بالایی دارند ، جایی که خازن های فیلم پلی پروپیلن متالیزه (MKP) به دلیل ESR کم ترجیح می دهند. شارژرهای برقی وسیله نقلیه برقی (OBC) نیز به قابلیت اطمینان بالای آنها متکی هستند.

لوازم الکترونیکی مصرف کننده : در درایورهای LED ، خازن های فیلم تداخل الکترومغناطیسی (EMI) را سرکوب می کنند و باعث افزایش بهره وری انرژی می شوند.

روندهای فناوری

با ظهور 5G و IoT ، تقاضا برای فرکانس های بالاتر و مینیاتوریزاسیون باعث نوآوری در فناوری خازن فیلم می شود. به عنوان مثال ، فلز سازی نانو تراکم انرژی را بهبود می بخشد ، در حالی که مواد زیست تخریب پذیر با اهداف سازگار با محیط زیست تراز می شوند. برنامه های آینده در شبکه های هوشمند و سیستم های شارژ بی سیم گسترش می یابد .
