چگونه خازن های فیلم DC-Link در حال تغییر شکل مجدد الکترونیک برق و سیستم های ذخیره انرژی هستند

چالش های نوظهور در الکترونیک برق و ذخیره انرژی

توسعه سریع وسایل نقلیه برقی ، سیستم های ذخیره انرژی فتوولتائیک و شبکه های هوشمند چالش هایی را برای الکترونیک برق و دستگاه های ذخیره انرژی ایجاد کرده است. خازن های الکترولیتی معمولی برای حفظ عملکرد در شرایط با فرکانس بالا ، ولتاژ بالا و درجه حرارت بالا تلاش می کنند و در نتیجه طول عمر کوتاه تر ، تلفات بالاتر و ثبات کافی ندارند. در برابر این پس زمینه ، خازن فیلم DC-Link S به عنوان یک مؤلفه اصلی قادر به پرداختن به این محدودیت ها ظاهر شده است. ترکیب آنها از تحمل ولتاژ بالا ، مقاومت به سری معادل پایین (ESR) و عمر عملیاتی گسترده آنها را در قلب الکترونیک قدرت مدرن و کاربردهای ذخیره انرژی قرار داده است.

با تثبیت ولتاژهای اتوبوس DC ، کاهش تداخل الکترومغناطیسی (EMI) و افزایش بهره وری انرژی ، خازن های فیلم DC-Link راه حل های مدیریت انرژی قابل اعتماد برای وسایل نقلیه الکتریکی ، سیستم های ذخیره انرژی و اینورترهای صنعتی ارائه می دهند. نقش آنها به طور فزاینده ای در حمایت از عملکرد بالا و دوام مورد نیاز سیستم های معاصر بسیار مهم شده است.

انواع خازن های فیلم

خازن های فیلم را می توان بر اساس مواد ، ساختار و کاربردهای دی الکتریک طبقه بندی کرد. هر نوع ویژگی های متمایز مناسب برای سیستم های مختلف الکترونیکی و برق را ارائه می دهد.

1. طبقه بندی توسط مواد دی الکتریک

خازن های فیلم پلی پروپیلن (PP)

خازن های پلی پروپیلن دارای کاهش دی الکتریک کم ، حداقل جذب ، مقاومت به عایق بالا و تحمل با دمای بالا هستند. آنها معمولاً در اینورترهای با فرکانس بالا ، کاربردهای لینک DC ، وسایل نقلیه برقی و الکترونیک انرژی دقیق مورد استفاده قرار می گیرند.

خازن های فیلم پلی استر (حیوان خانگی / mylar)

خازن های پلی استر مقرون به صرفه ، جمع و جور و دارای رتبه بندی ولتاژ متوسط ​​هستند. آنها به طور گسترده در الکترونیک برق عمومی ، مدارهای فیلتر و برنامه های اتصال یا جدا کردن استفاده می شوند.

خازن های فیلم پلی استایرن (PS)

خازن های پلی استایرن از بین رفتن دی الکتریک بسیار کم و دقت بالایی برخوردار هستند. آنها برای مدارهای آنالوگ دقیق ، زمان بندی و برنامه های نوسان ساز ایده آل هستند.

خازن های فیلم PolyiMide (PI)

خازن های پلی آمید برای ثبات و قابلیت اطمینان در دمای بالا ذکر شده و آنها را برای هوافضا ، کنترل صنعتی و سیستم های الکترونیکی با درجه حرارت بالا مناسب می کند.

خازن های فیلم کامپوزیت

خازن های فیلم کامپوزیت برای دستیابی به تحمل ولتاژ بالا و ESR کم ، مواد مختلف فیلم را با هم ترکیب می کنند. آنها معمولاً در سیستم های ذخیره انرژی ، برنامه های با ولتاژ بالا DC و اینورترهای سطح شبکه مورد استفاده قرار می گیرند.

2. طبقه بندی توسط ساختار

خازن های زخم (نورد)

این خازن ها با چرخاندن لایه های فیلم نازک با فویل فلزی ساخته می شوند. آنها دامنه ظرفیت زیادی را ارائه می دهند و برای برنامه های پرقدرت مناسب هستند.

خازن های فیلم انباشته / فلز شده

خازن های فیلم انباشته یا فلز شده ، فیلم های لایه ای را نشان می دهند ، اغلب با لایه های فلزی ترمیم شده. آنها جمع و جور هستند ، از قابلیت های خودکشی قوی برخوردار هستند و برای برنامه های با فرکانس بالا و ولتاژ بالا ایده آل هستند.

3. طبقه بندی با عملکرد و کاربرد

خازن های فیلم DC-Link

خازن های فیلم DC-Link برای صاف کردن ولتاژ اتوبوس DC و ذخیره انرژی طراحی شده اند. آنها با ESR کم ، تحمل ولتاژ بالا و عمر طولانی عملیاتی مشخص می شوند.

خازن های فیلتر و اتصال

این خازن ها در فیلتر منبع تغذیه ، اتصال سیگنال و مدارهای جداشده استفاده می شوند ، دامنه خازن گسترده و تلفات کم را ارائه می دهند.

خازن های فیلم سرکوب EMI

خازن های سرکوب EMI برای کاهش تداخل الکترومغناطیسی طراحی شده اند. آنها عملکرد و قابلیت اطمینان با فرکانس بالا را ارائه می دهند و از سیستم های الکترونیکی حساس محافظت می کنند.

انتخاب خازن فیلم مناسب: آنچه شما باید بدانید

انتخاب خازن فیلم مناسب برای اطمینان از عملکرد قابل اعتماد ، کارآیی و ماندگاری در الکترونیک برق ، سیستم های ذخیره انرژی و مدارهای الکترونیکی بسیار مهم است. چندین عامل اصلی باید در نظر گرفته شود که مشخصات خازن با برنامه مورد نظر مطابقت داشته باشد.

1. الزامات برنامه ریزی

رتبه و ولتاژ و تحمل

خازن باید در برابر ولتاژ عملیاتی سیستم با حاشیه ایمنی کافی مقاومت کند. برنامه های ولتاژ بالا ، مانند اینورترهای لینک DC یا سیستم های ذخیره انرژی ، به خازن هایی با رتبه بندی ولتاژ بالا نیاز دارند ، در حالی که مدارهای الکترونیکی عمومی ممکن است از خازن های دارای رتبه پایین استفاده کنند.

مقدار ظرفیت

ظرفیت مورد نیاز به عملکرد خاص مانند فیلتر ، ذخیره انرژی یا اتصال بستگی دارد. محاسبه دقیق ثبات سیستم را تضمین می کند و مانع از جبران بیش از حد یا کمبود می شود.

فرکانس و جریان موج دار

برنامه ها و سیستم های سوئیچینگ با فرکانس بالا با جریانهای قابل توجه قابل توجهی به خازن هایی با ESR کم و عملکرد پایدار تحت بارهای مداوم AC یا پالس نیاز دارند. خازن های پلی پروپیلن (PP) اغلب برای این شرایط ترجیح داده می شوند.

2. ملاحظات ماده

پلی پروپیلن (PP) در مقابل پلی استر (PET)

خازن های فیلم PP ضرر کم ، مقاومت به عایق بالا و تحمل ولتاژ بالا را ارائه می دهند و آنها را برای برنامه های DC-Link و با فرکانس بالا ایده آل می کند. خازن های PET مقرون به صرفه ، جمع و جور و مناسب برای فیلتر عمومی یا نیازهای اتصال هستند.

مواد خاص

خازن های پلی استایرن (PS) و پلی آمید (PI) عملکرد دقیقی و ثبات با دمای بالا برای مطالبه مدارهای آنالوگ یا الکترونیک صنعتی ارائه می دهند. فیلم های کامپوزیت ممکن است هنگام ترکیب تحمل ولتاژ بالا با ESR کم استفاده شود.

3. عوامل ساختاری و عملکردی

زخم در مقابل ساخت و ساز انباشته

خازن های زخم (نورد) خازن بزرگتر را فراهم می کنند و برای برنامه های پر قدرت مناسب هستند ، در حالی که خازن های فیلم انباشته یا فلز شده اندازه جمع و جور ، توانایی خود درمانی و عملکرد با فرکانس بالا را ارائه می دهند.

الزامات عملکردی خاص

برای برنامه های DC-Link ، در اولویت بندی ESR کم و قابلیت جریان بالا بالا. برای سرکوب EMI ، روی خازن های طراحی شده برای تحمل سر و صدای فرکانس بالا و تداخل تمرکز کنید. کاربردهای فیلتر و اتصال ممکن است بر پایداری خازن و عملکرد حرارتی تأکید کند.

ملاحظات زیست محیطی و قابلیت اطمینان

خازن های فیلم باید تحت شرایط محیطی مورد نظر ، از جمله افراط دما ، رطوبت و استرس مکانیکی ، قابل اطمینان عمل کنند. خازن های با کیفیت بالا با عایق قوی و محاصره مناسب ، عملکرد و ایمنی بلند مدت را در خواستار کاربردهای صنعتی ، خودرو یا ذخیره انرژی تضمین می کنند.

خلاصه و بهترین روشها

انتخاب خازن فیلم مناسب نیاز به تعادل دقیق بین امتیاز ولتاژ ، خازن ، پاسخ فرکانس ، خصوصیات مواد ، ساختار و ملاحظات محیطی دارد. درک نیازهای عملیاتی سیستم و مطابقت آنها با ویژگی های خازن ، عملکرد ، قابلیت اطمینان و طول عمر را تضمین می کند.

اصول خازن فیلم DC-Link

خازن های پیوند DC در اتوبوس DC سیستم های الکترونیکی قدرت قرار دارند. کارکردهای اصلی آنها شامل صاف کردن ولتاژ اتوبوس DC ، جذب سنبله های جریان و تأمین انرژی فوری در هنگام تغییرات بار ناگهانی است. بسته به ترکیب و طراحی مواد ، خازن های فیلم DC-Link را می توان در چندین نوع طبقه بندی کرد. خازن های پلی استر (PET) DC-Link راه حل های مقرون به صرفه مناسب برای برنامه های الکترونیکی برق عمومی با تحمل ولتاژ متوسط ​​و طول عمر ارائه می دهند. خازن های پلی پروپیلن (PP) DC-Link قابلیت حمل ولتاژ بالاتری و ESR پایین را ارائه می دهند و آنها را برای اینورترهای با فرکانس بالا و درایوهای حرکتی در وسایل نقلیه برقی ایده آل می کند. خازن های فیلم کامپوزیت عملکرد ولتاژ بالا را با ویژگی های پایین ESR ترکیب می کنند ، و آنها را برای سیستم های ذخیره انرژی و کاربردهای صنعتی با ولتاژ بالا مناسب می کند.

عملکرد اصلی و مزایای فناوری

خازن های فیلم DC-Link مزایای مختلفی را نشان می دهند که آنها را برای الکترونیک قدرت مدرن ضروری می کند. تحمل ولتاژ بالا آنها امکان عملکرد در سیستم هایی با ولتاژهای مختلف از چند صد تا بیش از هزار ولت را فراهم می کند. ESR پایین باعث از بین رفتن انرژی و تولید گرما می شود و باعث افزایش کارایی کلی سیستم می شود. ویژگی های با فرکانس بالا عملکرد پایدار حتی در زیر ده ها شرایط تعویض کیلو هرتز را تضمین می کند. عمر عملیاتی گسترده ، که اغلب بیش از 100000 ساعت است ، دوام بی نظیر را فراهم می کند. علاوه بر این ، قابلیت های سرکوب ذاتی EMI با کاهش تداخل در اجزای حساس به حفظ یکپارچگی سیستم کمک می کند. این ویژگی های ترکیبی خازن های فیلم DC-Link را به عنوان مؤلفه های مهم در اطمینان از پایداری و کارآیی سیستم های الکترونیکی قدرت و دستگاه های ذخیره انرژی قرار می دهند.

مقایسه مادی و ساختاری

عملکرد ، طول عمر و برنامه های کاربردی قابل استفاده از خازن های فیلم پیوند DC بسته به مواد مورد استفاده متفاوت است.

مقایسه عملکرد خازن های فیلم DC-Link توسط مواد

خازن های فیلم پلی پروپیلن به دلیل کم بودن ESR در محیط های با ولتاژ بالا و با فرکانس بالا برتری دارند و حداقل تلفات انرژی و مدیریت حرارتی را بهبود می بخشند. خازن های پلی استر عملکرد پایدار را با هزینه کمتری برای کاربردهای عمومی صنعتی ارائه می دهند ، در حالی که مواد کامپوزیتی تعادل تحمل ولتاژ و ثبات را ارائه می دهند ، به ویژه برای ذخیره انرژی و کاربردهای سطح شبکه.

نقش در اینورترها

در داخل سیستم های اینورتر ، خازن های فیلم DC-Link برای حفظ پایداری ولتاژ در اتوبوس DC و جذب سنبله های فعلی که در غیر این صورت می توانند سوئیچ های نیمه هادی را تحت فشار قرار دهند ، ضروری هستند. آنها نقش مهمی در کاهش تداخل الکترومغناطیسی دارند و در نتیجه قابلیت اطمینان کلی سیستم را افزایش می دهند. ویژگی های پایین ESR آنها به بهبود کارایی و عمر طولانی مدت عملیاتی ، به ویژه در شرایط سوئیچینگ با فرکانس بالا کمک می کند. با ادغام خازن های فیلم DC-Link ، سیستم های اینورتر به راندمان تبدیل انرژی بالاتری ، تلفات حرارتی پایین تر و ثبات عملیاتی بیشتر می رسند که برای برنامه های با کارایی بالا بسیار مهم است.

برنامه های کاربردی در وسایل نقلیه برقی

در وسایل نقلیه برقی ، خازن های فیلم DC-Link در سیستم های درایو حرکتی ضروری هستند. آنها از ولتاژ اتوبوس DC پایدار اطمینان حاصل می کنند ، کنترل دقیق حرکات و تحویل انرژی را در حین شتاب و ترمز احیا کننده امکان پذیر می کنند. ESR کم آنها از بین رفتن انرژی کاهش می یابد و از این طریق عمر باتری و افزایش راندمان وسیله نقلیه را افزایش می دهد. با جذب انرژی گذرا و تثبیت ولتاژ ، خازن های فیلم DC-Link باعث بهبود راندمان مدیریت انرژی وسایل نقلیه برقی ، پشتیبانی از دامنه طولانی تر و عملکرد بالاتر می شوند.

اهمیت در سیستم های ذخیره انرژی

در سیستم های ذخیره سازی انرژی ، خازن های فیلم DC-Link نقش مهمی در متعادل کردن بانک های باتری و ابررسانا دارند. آنها ولتاژ اتوبوس DC پایدار را حفظ می کنند و انرژی آنی را در طی نوسانات بار فراهم می کنند و از ولتاژ جلوگیری می کنند. تحمل ولتاژ بالا و تلفات کم این خازن باعث افزایش پاسخگویی و قابلیت اطمینان تاسیسات ذخیره انرژی می شود. تنظیمات خازن بهینه شده و انتخاب پارامترها به بهبود بهره وری انرژی و ثبات سیستم کمک می کند و از عملکرد مداوم در طیف گسترده ای از شرایط کار اطمینان می یابد.

روندها و نوآوری های آینده

تکامل خازن های فیلم DC-Link با پیشرفت در مواد و روش های طراحی هدایت می شود. فیلم های با ولتاژ بالا در حال ظهور با ESR پایین تر و نوید ساخت و ساز سبک تر باعث بهبود چگالی و کارآیی انرژی می شوند. طرح های ماژول هوشمند با سنسورهای تعبیه شده نظارت بر زمان واقعی و نگهداری پیش بینی را تسهیل می کند. راه حل های خازن مدولار و استاندارد ، ادغام یکپارچه را با اینورترها و سیستم های ذخیره انرژی امکان پذیر می کند ، در حالی که پیشرفت هایی برای عملکرد با دمای بالا و با فرکانس بالا کاربرد آنها را در محیط های صنعتی و اتومبیل گسترش می دهد. این نوآوری ها همچنان به تقویت نقش اصلی خازن های فیلم DC-Link در شکل گیری الکترونیک قدرت مدرن و راه حل های ذخیره انرژی ادامه می یابد.

وضعیت بازار و چشم انداز رقابتی

بازار جهانی خازن فیلم DC-Link همچنان در حال گسترش است ، که ناشی از افزایش رشد وسایل نقلیه برقی ، ذخیره انرژی فتوولتائیک و سیستم های اتوماسیون صنعتی است.

انواع خازن فیلم DC-Link و برنامه های کاربردی بازار

خازن های DC-Link فیلم پلی پروپیلن به دلیل عملکرد ، بر کاربردهای اینورتر با کیفیت بالا و وسیله نقلیه برقی حاکم هستند. خازن های مبتنی بر پلی استر به طور گسترده در کاربردهای صنعتی حساس به هزینه پذیرفته می شوند ، در حالی که خازن های فیلم سرکوب EMI با وجود رقابت زیاد ، محیط های الکترونیکی متنوعی را با تقاضای پایدار ارائه می دهند. چشم انداز بازار نشان دهنده اهمیت روزافزون این خازن ها در کاربردهای با کارایی بالا است ، با رشد مداوم در بخش های الکترونیکی برق و بخش ذخیره انرژی.

قدرت تحول آمیز خازن های فیلم DC-Link

خازن های فیلم DC-Link ، با ترکیب آنها از تحمل ولتاژ بالا ، ESR کم ، طول عمر طولانی و سرکوب EMI ، در حال تعریف مجدد استانداردهای عملکرد در سیستم های برق و سیستم های ذخیره انرژی هستند. آنها عملکرد اینورتر را تثبیت می کنند ، مدیریت انرژی درایو حرکتی را در وسایل نقلیه برقی بهینه می کنند و پاسخگویی و قابلیت اطمینان سیستم ذخیره انرژی را افزایش می دهند. از آنجا که نوآوری های مادی و طرح های هوشمند همچنان به پیشرفت خود ادامه می دهند ، خازن های فیلم DC-Link نقش مهمی در قدرت آینده الکترونیک انرژی ولتاژ بالا و ذخیره انرژی دارند و راه حل های کارآمد ، قابل اعتماد و بادوام را برای برنامه های انرژی نسل بعدی ارائه می دهند.

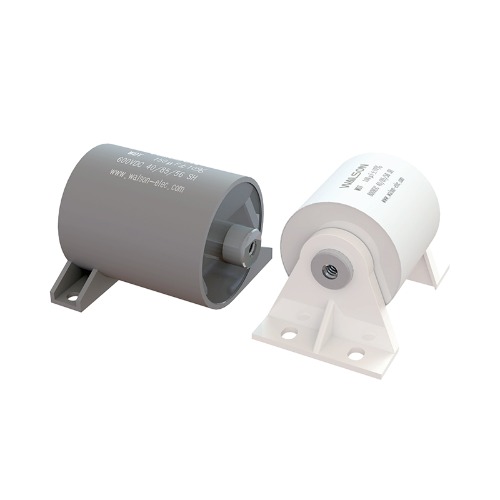

چرا خازن های فیلم Walson Electronics انتخاب مناسبی برای پروژه شما هستند

انتخاب خازن فیلم مناسب برای قابلیت اطمینان ، کارآیی و ماندگاری سیستم های الکترونیکی و قدرت مدرن ضروری است. خازن های فیلم Walson Electronics شهرتی را برای طراحی با کیفیت بالا ، عملکرد قوی و سازگاری در طیف گسترده ای از برنامه ها ایجاد کرده اند و آنها را به یک انتخاب ایده آل برای پروژه های مهندسی تبدیل می کنند که نیاز به دقت و دوام دارند.

1. عملکرد و قابلیت اطمینان

ولتاژ بالا و تحمل دما

خازن های Walson Electronics برای مقاومت در برابر محیط ها و درجه حرارت های ولتاژ بالا ساخته شده و از عملکرد پایدار در برنامه های کاربردی مانند اینورترهای لینک DC ، سیستم های ذخیره انرژی و درایوهای حرکتی اطمینان می دهند. مقاومت سری معادل آنها پایین (ESR) باعث از بین رفتن انرژی و تولید گرما می شود و از قابلیت اطمینان عملیاتی بلند مدت پشتیبانی می کند.

طول عمر و دوام طولانی

خازن های فیلم والسون که با فیلم های دی الکتریک با کیفیت بالا و تکنیک های پیشرفته تولید طراحی شده اند ، طول عمر طولانی را حتی در زیر سوئیچینگ مداوم با فرکانس بالا و شرایط فعلی پخش می کنند. این دوام نیازهای نگهداری را کاهش می دهد و از عملکرد بی وقفه در سیستم های بحرانی پشتیبانی می کند.

2. گزینه های ماده و ساختاری

طیف گسترده ای از مواد دی الکتریک

از پلی پروپیلن (PP) برای کاربردهای لینک DC با فرکانس بالا گرفته تا پلی استر (PET) برای فیلتر عمومی ، والسون انتخاب کاملی از مواد دی الکتریک را ارائه می دهد. هر نوع خازن برای نیازهای عملکرد خاص بهینه سازی می شود و از سازگاری با نیازهای متنوع پروژه اطمینان می دهد.

طرح های پیشرفته ساخت و ساز

Walson Electronics خازن فیلم زخم (نورد) و انباشته شده (فلز) را ارائه می دهد. خازن های زخم از خازن بالا و کنترل برق برخوردار هستند ، در حالی که طرح های انباشته شده اندازه جمع و جور ، قابلیت های خود درمانی و عملکرد با فرکانس بالا را ارائه می دهند و به مهندسان این امکان را می دهد تا راه حل ایده آل را برای هر معماری سیستم انتخاب کنند.

3. بهینه سازی شده برای برنامه های تخصصی

خازن های DC-Link برای الکترونیک برق

خازن های فیلم DC-Link Walson باعث تثبیت ولتاژ ، جذب سنبله های فعلی و پشتیبانی از راندمان انرژی در اینورترهای با قدرت بالا و سیستم های درایو حرکتی می شوند. طراحی دقیق آنها حداقل ضرر و زیان ، پاسخ به سیستم بهبود یافته و قابلیت اطمینان افزایش یافته را تضمین می کند.

راه حل های سرکوب EMI و ذخیره انرژی

برای برنامه های حساس به EMI ، والسون خازن هایی را فراهم می کند که باعث کاهش تداخل ، محافظت از الکترونیک حساس و حفظ یکپارچگی سیستم می شوند. در سیستم های ذخیره انرژی ، خازن های آنها ثبات و ولتاژ و پاسخگویی را افزایش می دهد و عملکرد قابل اعتماد را در بارهای متغیر ارائه می دهد.

تضمین کیفیت و انطباق

هر خازن الکترونیک والسون تحت کنترل دقیق کیفیت ، رعایت استانداردهای ایمنی و عملکرد بین المللی قرار دارد. آزمایش دقیق از خازن مداوم ، تحمل ولتاژ و پایداری حرارتی اطمینان می دهد و به مهندسان پروژه اطمینان می دهد که این مؤلفه ها را در کاربردهای مهم به کار می گیرند.

پایان

خازن های فیلم Walson Electronics با عملکرد بالا ، تطبیق پذیری مواد ، طراحی قوی و کیفیت سازگار با صنعت برای ارائه راه حل های قابل اعتماد ، کارآمد و طولانی مدت ترکیب می کنند. چه برای برنامه های با فرکانس بالا DC-Link ، سرکوب EMI یا سیستم های ذخیره انرژی ، انتخاب والسون تضمین می کند که پروژه شما از فناوری اثبات شده ، کاهش ریسک و افزایش عملکرد کلی سیستم بهره می برد. $
