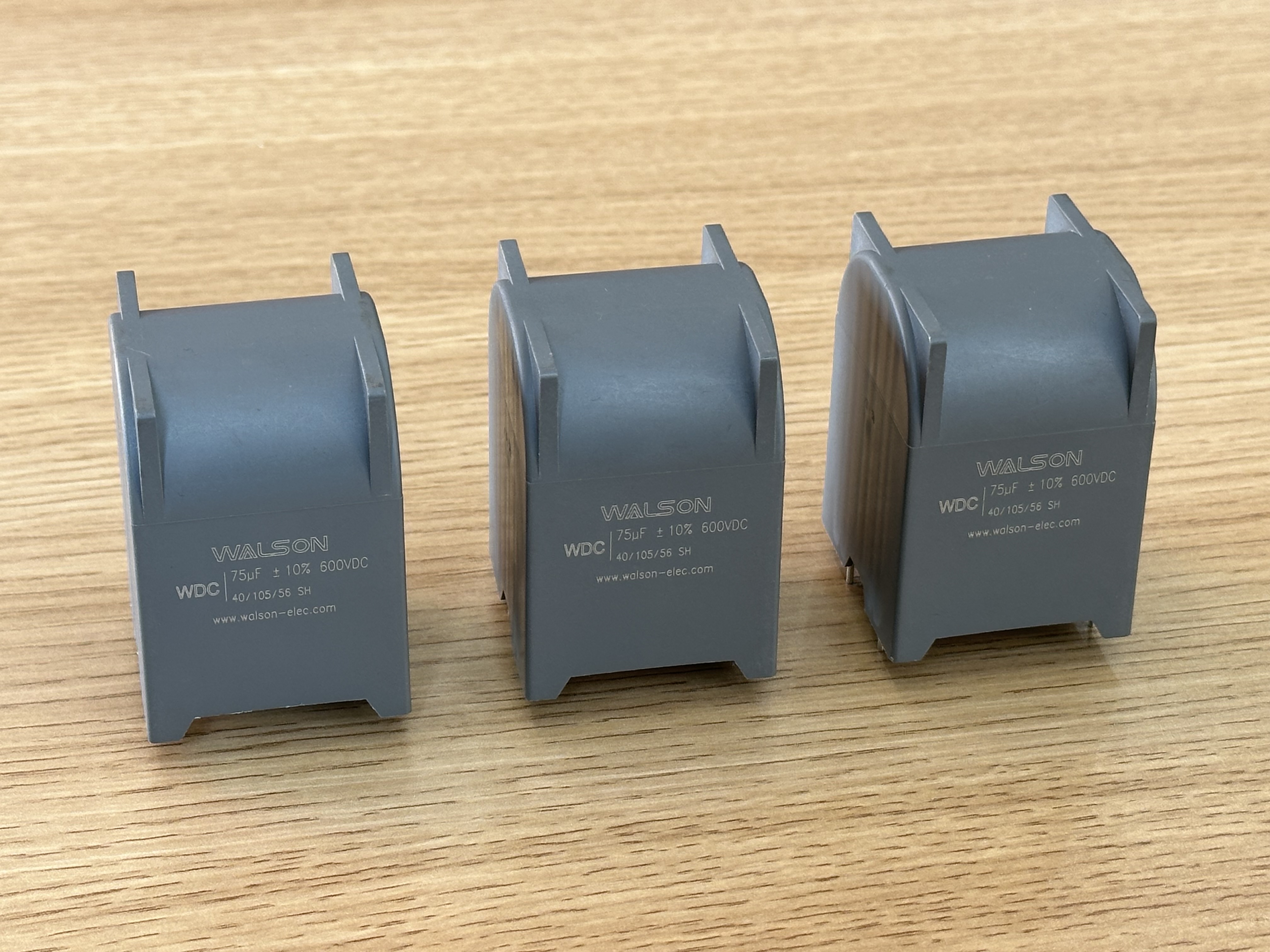

تفسیر پارامترهای ESR/ESL خازن های فیلم و تاثیر مهم آنها بر عملکرد تجهیزات

در مدارهای الکترونیکی، خازن فیلم s به دلیل پایداری بسیار مورد استفاده قرار می گیرند. برای درک عمیق عملکرد آنها، دو پارامتر کلیدی را نمی توان نادیده گرفت: مقاومت سری معادل (ESR) و اندوکتانس سری معادل (ESL).

ESR (مقاومت سری معادل) به مقاومت سری نشان داده شده توسط خازن در حین کار اشاره دارد. این یک مقاومت فیزیکی مستقل نیست بلکه از تلفات ناشی از مقاومت الکترود، مقاومت تماسی و دی الکتریک تشکیل شده است. وجود ESR به دو مسئله اصلی منجر می شود: تولید گرما و کاهش بهره وری . هنگامی که جریان موج دار از خازن عبور می کند، توان در سراسر ESR تلف می شود (P = I² * ESR). این انرژی به گرما تبدیل می شود و دمای داخلی خازن را افزایش می دهد. طبق نظریه آرنیوس، به ازای هر 10 درجه سانتیگراد افزایش دما، طول عمر خازن اغلب به نصف کاهش می یابد. بنابراین، ESR پایین برای اطمینان از عمر طولانی و راندمان عملیاتی بالا بسیار مهم است.

ESL (القایی سری معادل) از اندوکتانس انگلی تشکیل شده توسط لیدهای خازن و ساختار الکترود داخلی ناشی می شود. در کاربردهای فرکانس پایین، اثر ESL ناچیز است. با این حال، در مدارهای سوئیچینگ فرکانس بالا (مانند منابع تغذیه سوئیچینگ و اینورترها)، ESL با خازن طنین انداز می شود و راکتانس القایی ایجاد می کند (XL = 2πfL). این باعث می شود که خازن ویژگی های فیلتر اصلی خود را در فرکانس های بالا از دست بدهد و حتی ممکن است باعث ایجاد نوسان یا افزایش ولتاژ در مدار شود و در عملکرد عادی تجهیزات اختلال ایجاد کند.

تأثیر مهم بر عملکرد تجهیزات:

برای تجهیزات با چگالی بالا مانند درایوهای خودروهای انرژی جدید و اینورترهای فتوولتائیک، نرخ تغییر جریان (di/dt) بسیار بالا است. اگر ESR خازن فیلم خیلی زیاد باشد، خطر فرار حرارتی به میزان قابل توجهی افزایش می یابد. اگر ESL بیش از حد بالا باشد، نمی تواند به طور موثر اضافه ولتاژ ایجاد شده در طول سوئیچینگ گذرا را جذب کند و به طور بالقوه به دستگاه های نیمه هادی قدرت (مانند IGBT) آسیب برساند. بنابراین، انتخاب خازن های فیلم با ESR پایین و ESL پایین برای بهبود بهره وری انرژی تجهیزات، قابلیت اطمینان و سازگاری الکترومغناطیسی (EMC) اهمیت حیاتی دارد.
